각 층의 기능을 용기 사양에 맞춰 다층 블로우 성형기를 선택하세요. 견적된 압출 시스템이 필요한 출력으로 레시피를 유지할 수 있는지 확인한 다음 허용된 용기당 비용을 비교하십시오. 의도한 재료와 금형으로 구성을 확인합니다. 추가 레이어는 정의된 제품 또는 생산 요구 사항에 의해서만 정당화됩니다.
유용한 구매 결정은 다음 네 가지 확인 사항을 따릅니다.
- 레이어 수를 선택하기 전에 컨테이너 사양을 작성하세요.
- 각 재료 흐름을 해당 레이어에 매핑하고 작동 범위를 확인합니다.
- 실제 레이어 분포와 완성된 컨테이너 성능을 확인하세요.
- 비용 비교 및 시험 기록에 생산 손실을 포함합니다.
레이어 수가 아닌 컨테이너 사양부터 시작하세요
"3층 병 기계"에 대한 요청으로 인해 너무 많은 결정이 내려졌습니다. 내용물, 용기 형상, 수지 등급, 필요한 출력 또는 벽을 층으로 분리하는 이유를 식별하지 않습니다. 공급업체는 잘못된 재료 시스템을 인용하면서도 기계 카테고리로 해당 요청에 응답할 수 있습니다.
완성된 컨테이너부터 시작하세요. 도면, 넥 마감, 핸들 배열, 공칭 용량 및 마감 중량을 제공합니다. 필요한 외관, 서비스 조건 및 성능 점검을 추가합니다. 밝은 색상의 세제병과 산소에 민감한 포장재는 부피와 총 중량이 일치하더라도 서로 다른 증거가 필요합니다.
요구사항을 승인 항목으로 전환
"좋은 장벽" 또는 "고강도"와 같은 느슨한 용어를 정의된 테스트 및 허용 한계로 바꾸십시오. 병이 특정 취급 순서를 견뎌야 하는지, 지정된 외관을 유지해야 하는지 또는 제품 보호 목표를 충족해야 하는지 명시합니다. 해당하는 경우 내용물이나 모조품을 포함하여 테스트 조건이 한계를 벗어납니다.
| 요구 사항 | 선택 질문 | 요청할 증거 |
|---|---|---|
| 일관된 표면 색상 | 어떤 레이어가 색상을 전달하며 어떤 입력 변형이 허용됩니까? | 실행 전반에 걸쳐 승인된 외관 샘플 및 시험 샘플 |
| 코어의 재활용 소재 | 시스템이 처리해야 하는 소스, 등급 및 자재 공유는 무엇입니까? | 재료 사양, 피드 매핑 및 완제품 결과 |
| 제품 보호 | 벽에는 어떤 물질이 들어가거나 들어가야 합니까? | 장벽 목표, 테스트 조건 및 패키지 수준 검증 |
| 취급 및 적재 | 어떤 컨테이너 위치와 로드가 성능을 제어합니까? | 도면 한계 및 합의된 기계 테스트 |
| 생산 생산량 | 정의된 시간 내에 허용된 컨테이너는 몇 개나 필요합니까? | 총 용융 수요, 허용 개수, 거부 및 중지 로그 |
필수 요구사항을 기본 설정과 별도로 유지하세요. 단일 레이어 구조가 이미 사양을 통과한 경우 이를 참조 옵션으로 사용합니다. 다층 제안에는 명확한 이유가 필요합니다. 즉, 다른 표면, 정의된 코어 재료, 장벽 기능 또는 참조가 경제적으로 충족할 수 없는 다른 요구 사항입니다.
제품 믹스도 명시하십시오. 긴 반복 주문을 처리하는 라인은 여러 색상으로 짧은 배치를 만드는 라인과 전환 부담이 다릅니다. 가장 쉬운 병만 테스트하기보다는 계획된 가장 작은 제품과 가장 큰 제품을 포함하십시오. 이는 장비 논의에 사용 가능한 경계를 제공합니다.
구조를 선택하기 전에 모든 레이어에 작업을 제공하십시오.
공압출 블로우 성형은 금형이 중공 부품을 형성하기 전에 재료 흐름을 층화된 패리슨으로 결합합니다. 선택 질문은 해당 레이어가 컨테이너를 제공하는 방법입니다. 킹글스다층 공압출 개요기본 프로세스와 공통 레이어 기능에 대해 설명합니다.
이중층 블로우 성형기는 내부 표면과 외부 표면에 서로 다른 제형이 필요할 때 적합할 수 있습니다. 3층 블로우 성형 기계는 해당 표면 사이에 별도의 코어를 추가합니다. 두 설명 모두 강도, 화학적 호환성 또는 차단 성능을 자체적으로 확립하지 않습니다. 이러한 속성에는 여전히 선택된 재료, 형상 및 테스트 결과가 필요합니다.
| 구조 개념 | 평가하는 이유 | 남아있는 질문 |
|---|---|---|
| 단일 레이어 | 하나의 제제가 전체 제품 요구 사항을 충족합니다. | 완성된 용기가 제안된 중량을 통과합니까? |
| 2개 층 | 별도의 내부 및 외부 제제 | 표면과 인터페이스가 허용 가능한 수준으로 유지됩니까? |

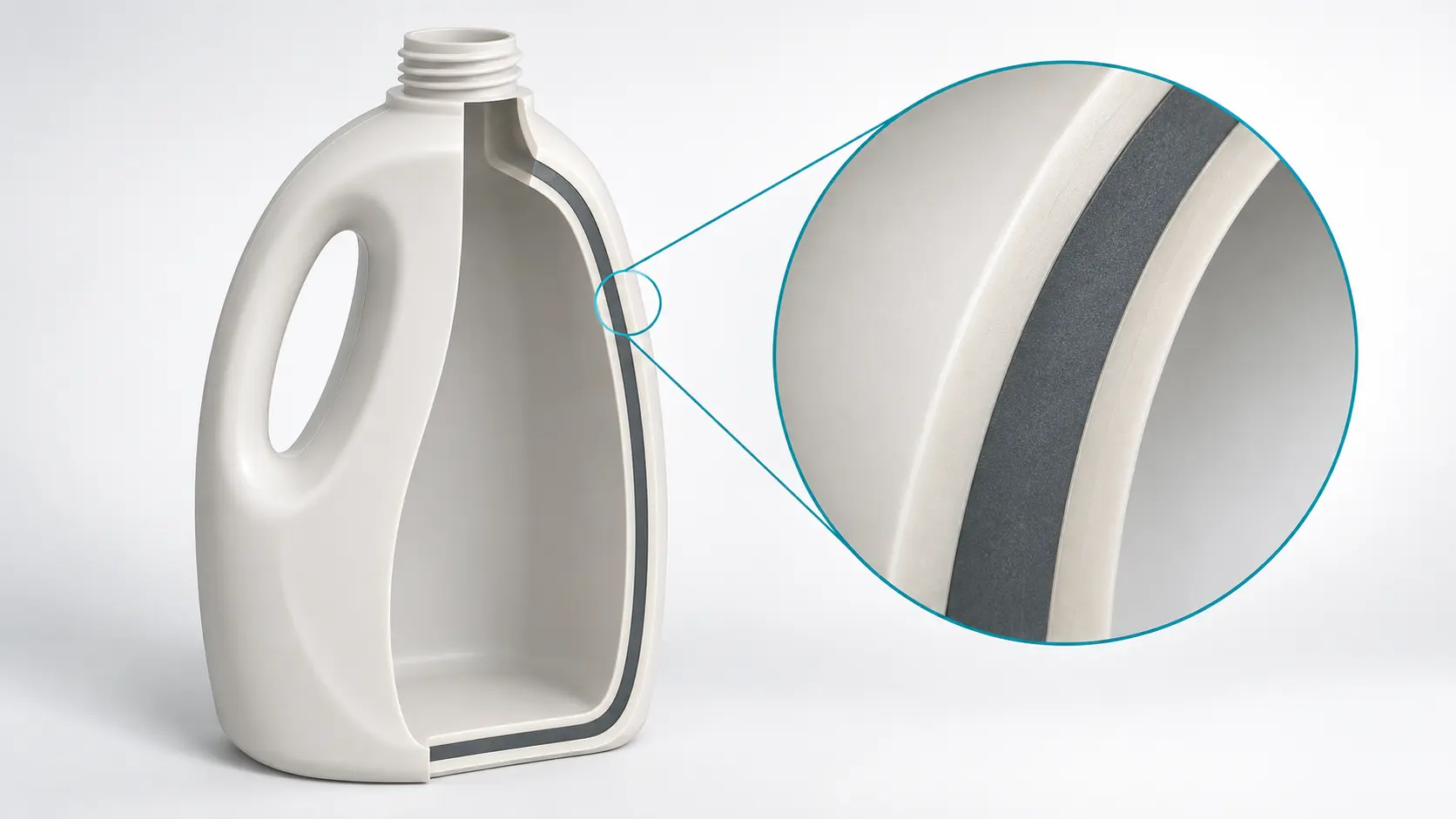

| 세 개의 레이어 | 두 스킨 모두에 독립적으로 핵심 공식 할당 | 의도한 코어 공유가 허용 가능한 스킨과 성능으로 실행될 수 있습니까? |
| 타이 레이어가 있는 배리어 구조 | 선택한 차단성 수지와 구조 재료를 결합합니다. | 수지 등급, 인터페이스 및 패키지 성능이 검증되었습니까? |
재료를 시스템으로 지정
스킨/코어/스킨 구조의 경우 각 위치의 수지 및 첨가제 패키지를 식별합니다. 구입한 재활용 공급원료와 분쇄기를 통해 반환된 생산 트림을 구별합니다. 단순히 "새로운/기존/새로운"으로 설명된 레시피에는 일관성과 재료 취급을 평가하는 데 필요한 정보가 숨겨집니다.
매립된 재활용 코어를 내용물에 대한 적합성의 자동 증명으로 취급하지 마십시오. 사용 목적에 필요한 재료 문서와 제품별 평가를 요청하세요. 마찬가지로 재활용된 콘텐츠와 재활용성은 별개의 문제입니다. 하나는 용기에 무엇이 들어가는지에 관한 것입니다. 다른 하나는 나중에 전체 패키지에 어떤 일이 일어날 수 있는지에 관한 것입니다.
장벽층은 재료 시스템을 변화시킵니다.
쿠라레이는 식별합니다가스차단재 EVAL 에보포장 및 기타 응용 분야에 사용됩니다. 그것은기술 프레젠테이션또한 폴리올레핀과 EVOH 사이의 결합층을 보여줍니다. 이러한 접착 위치는 레이어 수 외부가 아닌 구조 및 장비 검토에 속합니다.
접착제 등급, 취급 지침 및 합의된 차단 조건을 포함한 전체 수지 조합을 요청하십시오. 재료 투과성 값은 완성된 병의 유효 기간 결과가 아닙니다. 용기, 마개, 내용물 및 사용 조건은 자체 검증이 필요합니다. 해당 사양 없이 차단 수지를 추가하면 구매 결정이 완료되지 않습니다.
인용된 기계가 레이어 레시피를 실행할 수 있는지 확인하세요.
다층 압출 블로우 성형기는 용기와 헤드에 공급되는 재료 흐름을 모두 일치시켜야 합니다. 각 압출기, 피더, 재료 경로 및 레이어 위치를 명명하는 장비 일정을 요청합니다. 도면에는 다이 배출구, 스테이션 및 금형 캐비티도 식별되어야 합니다. 이러한 개수는 시스템의 다양한 부분을 설명합니다.
멀티 헤드 기계는 성형 이벤트를 위해 여러 개의 패리슨을 생산합니다. 다층 다이 헤드는 패리슨 벽 내에 층을 형성합니다. 인용문은 이러한 기능을 결합할 수 있지만 하나가 다른 하나를 확립하지는 않습니다. 마찬가지로 레이어 수만으로는 신뢰할 수 있는 압출기 수를 제공할 수 없습니다. 실제 피드 매핑을 읽어보세요.
완전한 단위로 자재 흐름 크기 조정
압출 크기 조정에는 총 패리슨 수요를 사용합니다. 완성된 병 덩어리만으로는 다듬어진 재료가 제외됩니다. 성형된 용기당 총 질량과 시간당 형성된 용기 수를 정의합니다. 다중 콘센트 배열의 경우 해당 생산 속도에 모든 컨테이너를 포함합니다.
완성된 질량이 40g이고 총 패리슨 할당량이 55g인 가상의 병을 생각해 보세요. 품질 불량이 발생하기 전에 라인이 시간당 1,200개의 병을 형성한다고 가정합니다. 이 예에서 15g 차이는 표준 스크랩 여유량이 아닌 트림입니다. 이러한 입력은 방법을 보여줍니다. 킹글 제작 결과물이 아닙니다.
재료 흐름 수요 = 총 용융 수요 × 할당된 질량 분율
| 위치 | 할당된 대량 공유 | 필요한 흐름 |
|---|---|---|
| 외피 | 20% | 13.2kg/h |
| 핵심 | 60% | 39.6kg/h |
| 내피 | 20% | 13.2kg/h |
| 총 | 100% | 66.0kg/h |
20/60/20 레시피는 권장되는 재활용 함량 비율이 아니라 계산 가정입니다. 하나의 재료 흐름이 여러 위치에 공급되는 경우 해당 흐름의 부하를 계산할 때 해당 위치를 결합하십시오. 또한 계획된 가장 작은 병 및 레이어 공유를 확인하십시오. 최대 출력 수치는 낮은 이송 속도에서 안정적인 작동을 보장하지 않습니다.
Kinggle의 제품 옵션을 출발점으로 활용하세요
킹글스KGB2L 2L 단일 스테이션 기계단일, 이중 및 3개 레이어 옵션이 나열되어 있습니다. 그만큼KGB5D 5L 더블 스테이션 기계다른 플랫폼에 동일한 레이어 옵션을 나열합니다. 두 페이지 모두 멀티 다이 헤드 구성을 별도로 설명하므로 레이어 수와 콘센트 수를 견적에 별도의 항목으로 입력해야 하는 이유가 강조됩니다.
게시된 용량 등급은 플랫폼 범위를 좁히는 데 유용합니다. 이는 레진별 구성 검토를 대체하지 않습니다. 어떤 나사 디자인, 공급 시스템 및 헤드 옵션이 제안된 레시피에 적합한지 물어보십시오. 기본 HDPE 가소화 수치를 불특정 다층 시스템의 결합 용량으로 취급하지 마십시오.
공압출 블로우 성형기 견적의 경우 모든 재료 흐름에 대해 합의된 흐름 범위, 준비 요구 사항, 필요한 경우 여과, 레시피 제어 및 퍼지 절차를 기록합니다. 가격에 어떤 보조용품이 포함되어 있는지 지정하세요. 데모에서 작동하는 재료 회로에는 인용된 기계 경계 외부의 장비가 여전히 필요할 수 있습니다.
레시피 화면뿐만 아니라 성형된 용기의 레이어도 확인해보세요
층비 관리는 재료 공급부터 시작하지만 합격은 완성된 용기에 속합니다. 정확한 백분율을 표시하는 화면에는 어깨나 모서리의 레이어 두께가 표시되지 않습니다. 총 부품 중량도 불충분합니다. 이는 각 재료의 최종 위치가 아닌 전체 용기를 설명합니다.
세 가지 기록을 별도로 보관하십시오: 질량 레시피, 전체 벽 두께 프로파일 및 부품에서 측정된 레이어 분포. 이상적인 단면에서도 재료 밀도가 다르다는 것은 질량 분율이 자동으로 두께 분율이 아니라는 것을 의미합니다. 국부적인 형성과 흐름은 레시피 비율을 벽 보증으로 변환하기보다는 용기를 검사해야 하는 또 다른 이유를 추가합니다.
위치 기반 샘플 계획 수립
실제 도면에서 측정 위치를 선택합니다. 형상이나 사용으로 인해 얇은 단면이 중요한 영역을 포함시킨 다음 분포 패턴을 표시할 수 있을 만큼 본체 위치를 충분히 추가하세요. 각 샘플의 스테이션, 콘센트, 시간 및 레시피 개정을 식별합니다. 그렇지 않으면 혼합된 병 트레이가 위치별 문제를 숨길 수 있습니다.
재료에 적합한 절편 및 측정 방법을 사용하십시오. 일반적인 육안 검사로는 유사한 수지 층을 구별할 수 없습니다. 얇은 기능 계층이 성능을 제어하는 경우 실험실에서 이를 식별하는 방법과 관련 패키지 속성을 테스트하는 방법에 동의합니다. 절단된 벽의 사진만으로는 완전한 장벽 결과가 아닙니다.
레시피를 변경하기 전에 증상을 진단하세요
외관 색상이 일정하지 않은 경우 승인된 재료 로트, 색상 배합 및 측정된 피부 분포를 먼저 비교하십시오. 착색제를 즉시 늘리면 비용과 공정 조건을 변경하면서 한 가지 증상을 감출 수 있습니다. 뚜렷한 분리를 위해 모든 압출기를 한 번에 조정하기 전에 재료 페어링, 접착제 요구 사항 및 처리 기록을 검토하십시오.
국소적인 얇은 영역의 경우 레이어 측정과 함께 패리슨 위치 지정 및 전체 벽 분포를 검사합니다. 킹글스패리슨 프로그래밍 가이드프로파일 타이밍, 툴링 정렬 및 압출 안정성이 중요한 이유를 설명합니다. 기준선을 저장하고 한 번에 하나의 제어 변수를 변경하면 다음 샘플에서 효과를 설명할 수 있습니다.
성능 점검을 해당 범위에 일치시키십시오.ASTM D2463-23물로 채워진 블로우 성형 열가소성 용기의 낙하 충격 저항성을 다룹니다.ASTM D2659-16(2023)열 크러시 속성을 다룹니다. 테스트 자체로는 차단 성능이나 의도한 내용물과의 호환성을 확립할 수 없습니다. 평가판을 사용하기 전에 적용 가능한 방법과 제품 제한에 동의하십시오.
수지 가격만 비교하지 말고 허용 용기당 비용을 비교하세요.
코어 수지 가격이 낮을수록 다층 투자를 지원할 수 있지만 재무 비교에는 결국 동일한 허용 제품이 필요합니다. 둘 다 컨테이너 사양을 충족한 후에만 구조를 비교하십시오. 그렇지 않으면 명백히 더 저렴한 옵션에 테스트를 통과하는 데 필요한 재료가 더 적게 포함될 수도 있습니다.
구매 비용을 내부 순환과 별도로 유지하십시오. 그라인더를 통해 트림을 보내고 라인으로 반환되는 트림은 여전히 처리, 에너지 및 제어가 필요합니다. 그러나 동일한 폴리머를 다시 구매하는 것은 아닙니다. 모든 패스에서 새로 구입한 수지로 총 압출 질량을 계산하면 재료 비용이 과장될 수 있습니다.
경계가 명확한 배치 원장을 사용하세요.
동일한 기간 동안 구매한 투입물 소비, 승인된 출력, 회수되지 않은 스크랩, 재료 제거 및 재고 변경 사항을 기록합니다. 내부 반품을 별도로 추적합니다. 재활용 트림을 두 번 계산할 수 있는 범용 폐기 비율을 적용하는 대신 실제로 해당 경계를 벗어나는 부분에서 자재 손실을 청구합니다.
아래 예에서는 시장 가격이나 Kinggle 견적이 아닌 가상 비용 단위를 사용합니다. 두 옵션 모두 각각 무게가 40g인 허용 용기 10,000개를 생산합니다. 재고 변동이 없다고 가정합니다. 단일층 수지는 100개/kg이다. 다층 옵션의 경우 구입한 입력 혼합은 100에서 외부 소재 20%, 75에서 코어 60%, 100개/kg에서 내부 소재 20%입니다.
= 85 비용 단위/kg
| 입력 또는 결과 | 단일 레이어 | 3계층 가정 |
|---|---|---|
| 허용되는 용기 | 10,000 | 10,000 |
| 허용되는 용기의 질량 | 400kg | 400kg |
| 회복되지 않은 손실을 포함하여 소비된 구매 투입물 | 410kg | 430kg |
| 가중 구매 투입 비용 | 100개/kg | 85개/kg |
| 구입재료비 | 41,000대 | 36,550대 |
| 허용된 용기당 자재비 | 4.10 단위 | 3,655대 |
계산에서는 명시된 혼합 비용이 소비된 모든 구매 투입물에 적용된다고 가정합니다. 이는 의도적으로 다층 옵션에 더 많은 복구되지 않은 손실을 제공합니다. 그럼에도 불구하고 재료비 이점은 주문에 대해 4,450개입니다. 해당 금액은 이점이 사라지기 전에 추가 운영 및 소유 비용에 대해 허용되는 금액입니다.
다층 옵션이 주문에 대해 2,000개 단위를 추가하는 경우 이 제한된 비교에서 총 비용은 38,550개 단위 또는 허용되는 컨테이너당 3.855개가 됩니다. 실제 견적에는 인건비, 유틸리티, 유지 관리 및 추가 장비의 소유 비용 등 더 완전한 경계가 필요합니다. 가정된 모든 입력을 공장 자체 원장으로 대체합니다.
절약 뒤의 생산 일정을 확인하세요
레시피나 색상을 자주 변경하면 퍼지 손실과 설정 시간이 결정적으로 영향을 미칠 수 있습니다. 안정적인 실행뿐만 아니라 배치 길이와 계획된 주문 순서를 비교하십시오. 긴 주문에서 입증된 자재 절약은 여러 개의 짧은 배치의 손실을 충당하지 못할 수도 있습니다. 공장에서 실제로 예약할 전환을 시험해 보세요.
자재 가격이 변경되더라도 계산을 유지합니다. 유용한 비용 모델을 통해 구매자는 제품 요구 사항을 변경하지 않고도 핵심 가격, 허용 수율 및 배치 크기를 변경할 수 있습니다. 단일 매력적인 절감 비율을 생성하기보다는 제안서에서 지불이 중단되는 부분을 노출해야 합니다.
재료별 기계 시험을 통해 구성 입증
의도한 용기와 재료를 중심으로 시험을 준비하십시오. 쉬운 시연 레진을 사용하면 기계가 작동한다는 사실을 확인할 수 있지만 인용된 시스템이 까다로운 핵심 구성을 유지하는지 아니면 얇은 기능성 레이어를 유지하는지에 대해서는 대답할 수 없습니다. 시험 계획에서 구매한 빌드, 헤드 구성, 보조 장치 및 다운스트림 작업을 식별합니다.
재료를 실행하기 전에 샘플 계획, 측정 방법, 제품 제한 및 출력 정의에 동의하십시오. 필요한 기간은 시험에서 표시해야 하는 내용에 따라 다릅니다. 이러한 이벤트가 승인 질문의 일부인 경우 안정화, 자재 보충 또는 관련 재시작을 포함합니다. 임의의 실행 길이는 정의된 테스트를 대체하지 않습니다.
- 승인된 용기 도면, 금형 개정 및 정확한 수지 등급에 맞춰 시험해 보세요. 재료 로트와 준비 조건을 기록합니다.
- 압출기-레이어 매핑, 대량 레시피 및 포함된 재료 처리 장비를 확인합니다. 초기 제어 설정을 저장합니다.
- 합의된 안정적인 조건을 설정합니다. 테스트 중에 실제 프로세스 값, 개입 및 레시피 변경 사항을 기록하십시오.
- 역, 콘센트, 시간별로 추적 가능한 샘플을 수집합니다. 최고의 병만 제시하기보다는 품질 기록에 실패한 샘플을 보관하십시오.
- 지정된 위치를 측정하고 합의된 기능 테스트를 수행합니다. 모든 승인 결과를 해당 샘플 및 방법에 연결합니다.
- 허용된 출력, 복구되지 않은 손실 및 관련 전환 또는 재시작 결과를 기록합니다. 통과한 구성과 레시피를 동결합니다.
하나의 매력적인 샘플에서 별도의 공정 능력
프로세스가 계속 표류하는 동안 샘플이 통과될 수 있습니다. 합의된 관찰 창 전체와 포함된 이벤트 이후의 샘플을 비교합니다. 재료 로트 또는 리필의 외관이나 층 분포가 변경되는 경우 증거를 보존하고 원인을 조사하십시오. 평균만으로도 한 콘센트 또는 특정 시점의 오류를 숨길 수 있습니다.
출력을 위해서는 허용된 용기를 합의된 생산 시간으로 나눈 값을 사용하십시오. 중지, 거부 및 다운스트림 보류가 계산에 어떻게 입력되는지 설명합니다. 대상이 전체 라인과 관련된 경우 테스트된 경계에 트리밍 및 검사를 포함합니다. 기계 카운터와 완성되고 승인된 용기 상자는 서로 다른 결과를 측정합니다.
킹글스공장 승인 테스트 가이드결과를 기계, 제품, 방법 및 한계에 연결하는 방법을 설명합니다. 다중 레이어 선택의 경우 해당 기록에 재료 흐름 일정, 레이어 측정 및 레시피 개정을 추가합니다. 열려 있는 항목과 해당 항목을 닫는 데 필요한 증거를 문서화합니다.
수령 공장에서 재현할 수 있는 구성을 요청하십시오. 허용되는 재료 등급, 공급 경로, 헤드 및 툴링 식별자, 레시피 파일, 유틸리티 조건 및 샘플 결과가 기계와 함께 이동해야 합니다.
재료별 재판은 당사자들이 실제로 확인한 조건으로 구매 위험을 좁힙니다. 이는 미래의 모든 수지나 제품에 대한 성능을 약속하지 않습니다. 재료 시스템이나 용기 사양의 모든 변경 사항에는 동일한 레이어 수가 동일한 결과를 보장한다는 가정보다는 정의된 검토가 필요합니다.
컨테이너 도면, 내용물, 레진 등급, 의도한 레이어 기능 및 승인된 출력 대상을 Kinggle에 보냅니다. 장비 제안이 실제 작업을 다룰 수 있도록 제품 조합과 필수 테스트를 추가합니다.
닝보 Kinggle 기계 유한 회사 ·sales@kinggle.com · 0574-87103665
자주 묻는 질문
다층 블로우 성형 기계가 항상 단층 기계보다 나은가요?
아니요. 하나의 제제가 용기 사양을 충족하는 경우 단일 레이어 기계는 합리적인 참고 자료입니다. 다층 장비는 정의된 표면, 코어 또는 장벽 요구 사항과 실행 가능한 비용 사례에 의해 정당화됩니다. 추가 레이어를 품질 등급으로 취급하기보다는 허용되는 제품 성능과 운영 비용을 비교하십시오.
3층 구조에는 세 가지 다른 재료가 필요합니까?
아니요. 3층 구조는 벽의 세 위치를 식별하지만 반드시 세 가지 다른 폴리머 계열을 식별할 필요는 없습니다. 두 스킨은 동일한 제형을 사용하고 코어는 다른 제형을 사용할 수 있습니다. 실제 자재 일정 및 피드 매핑을 요청합니다. 해당 문서는 선택한 헤드와 압출기가 구조를 생성하는 방법을 설정합니다.
멀티 헤드 블로우 성형기는 다층 기계와 동일합니까?
아니요. 여러 다이 배출구는 성형 이벤트를 위해 여러 패리슨을 생산합니다. 다층 장비는 패리슨 벽 내에 재료 층을 형성합니다. 기계는 두 기능을 모두 결합할 수 있습니다. 견적서가 생산 배열과 자재 배열을 혼동하지 않도록 배출구 수, 레이어 구조, 스테이션 및 캐비티를 별도로 기록하십시오.
다층 생산을 위해 기존 단일층 기계를 업그레이드할 수 있습니까?
대답은 기존 압출 시스템, 사용 가능한 공간, 헤드 인터페이스, 제어 장치, 유틸리티 및 필요한 처리량에 따라 달라집니다. 전환 예산을 책정하기 전에 실제 빌드에 대한 엔지니어링 검토를 받으십시오. 헤드 교체만으로 제안된 레시피에 필요한 추가 재료 회로나 작동 범위가 제공된다고 가정하지 마십시오.
다층 블로우 성형기 견적에는 어떤 정보가 필요합니까?
용기 도면 및 마감 상태, 내용물, 수지 등급, 제안된 레이어 기능, 승인된 출력 목표 및 제품 믹스를 제공합니다. 알려진 경우 총 패리슨 질량, 필수 테스트, 사용 가능한 유틸리티 및 다운스트림 범위를 포함합니다. 레이어 레시피가 확정되지 않은 경우 공급업체가 적합한 구성을 평가할 수 있도록 성능 요구 사항을 먼저 정의하십시오.
