세 가지 주요블로우 성형기의 종류압출 블로우 성형(EBM), 사출 블로우 성형(IBM), 사출 연신 블로우 성형(ISBM)이 있습니다. EBM은 작은 병부터 2000리터 탱크까지 가장 넓은 범위를 포괄하며 소형 부품용 연속 기계와 대형 부품용 어큐뮬레이터 기계로 나뉩니다. IBM은 목이 정밀한 작은 병을 만듭니다. ISBM은 투명한 페트병을 만듭니다. 귀하의 제품이 유형을 결정합니다. 아래 표에서 찾아보세요.
모든 속이 빈 플라스틱 제품은 세 가지 기계 제품군 중 하나에서 나옵니다. 올바른 것을 선택하면 귀하의 라인이 수년 동안 효율적으로 운영됩니다. 잘못된 것을 선택하면 어떤 설정도 도움이 되지 않습니다.
구매자는 몇 주 동안 혼란스러운 조사를 거친 후 우리에게 연락하는 경우가 많습니다. 대부분의 기사는 세 가지 유형을 나열하고 각 유형을 두 문장으로 설명하고 중단됩니다. 아무도 하위 유형을 설명하지 않으며 대형 컨테이너의 경우 하위 유형이 실제 결정입니다.
이 가이드는 그 문제를 해결합니다. 우리는 압출 블로우 성형기를 제작하므로 내부에서 해당 제품군을 알고 있습니다. 다른 두 유형의 경우, 그들이 잘하는 것이 무엇인지, 언제 다른 곳을 살펴봐야 하는지 알려드립니다.
세 가지 주요 유형을 한눈에 살펴보기
| EBM | IBM | ISBM | |
|---|---|---|---|
| 작동 방식 | 튜브(패리슨)를 압출하고 금형에 넣어 팽창시킵니다. | 프리폼을 주입한 후 블로우합니다. | PET 프리폼을 주입하고 늘려서 불어넣는 방식 |
| 크기 범위 | 가장 넓음 - 작은 병부터 2000L 탱크까지 | 소형 — 일반적으로 1L 미만 | 중소형 — 물 및 음료수 병 |
| 시그니처 강도 | 대형 부품, 핸들, 다층 벽 | 정확한 넥, 트림 스크랩 없음 | 투명하고 튼튼하며 가벼운 페트병 |
| 일반적인 재료 | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | 애완 동물 |
| 대표적인 제품 | 제리캔, 드럼, IBC 탱크, 연료탱크, 장난감 | 약병, 화장품 용기, 점적기 | 물, 탄산음료, 주스, 식용유 병 |
압출 블로우 성형(EBM)
압출 블로우 성형기는 플라스틱을 녹여 패리슨(parison)이라고 불리는 속이 빈 튜브 형태로 금형을 통해 밀어 넣은 다음 튜브 주위의 금형을 닫고 공기로 팽창시킵니다. 플라스틱은 금형의 모양을 취하고 냉각된 후 배출됩니다.
EBM은 다른 두 가지 유형을 합친 것보다 더 많은 제품을 다루고 있습니다. 핸들(제리 캔에 내장된 종류), 다층 벽 및 다른 프로세스가 도달하지 못하는 크기를 처리합니다. 또한 유사한 부품에 대해 세 가지 중 가장 저렴한 툴링을 실행합니다.
가족은 두 가지로 나뉘며, 이 분할은 대부분의 구매자가 생각하는 것보다 더 중요합니다. 우리는 그것들을 심도있게 비교했습니다.어큐뮬레이터 대 연속 가이드— 여기에 짧은 버전이 있습니다.
연속 압출 기계
연속 기계가 패리슨을 쉬지 않고 압출하고, 금형이 이를 잡기 위해 왕복 이동합니다. 병, 일일 화학 물질 포장, 최대 약 15리터의 제리 캔 등 대용량의 소형 용기에 탁월합니다.
우리 범위에는 두 가지 빌드가 있습니다. 금형 이동 기계는 40~165kN의 클램핑으로 2~15L를 처리합니다. 커브드암 기계는 5~30L 부품에 속도와 1~6층 공압출을 추가합니다. 찾아보기연속 기계 범위전체 라인업을 위해.
어큐뮬레이터(스토리지 헤드) 기계
어큐뮬레이터 기계는 저장 실린더에 용융물을 완전히 모은 다음 한 번에 빠르게 연소시킵니다. 그 속도는 중력이 늘어나서 얇아지기 전에 큰 패리슨을 형성합니다. 큰 부품에는 다른 경로가 없습니다.

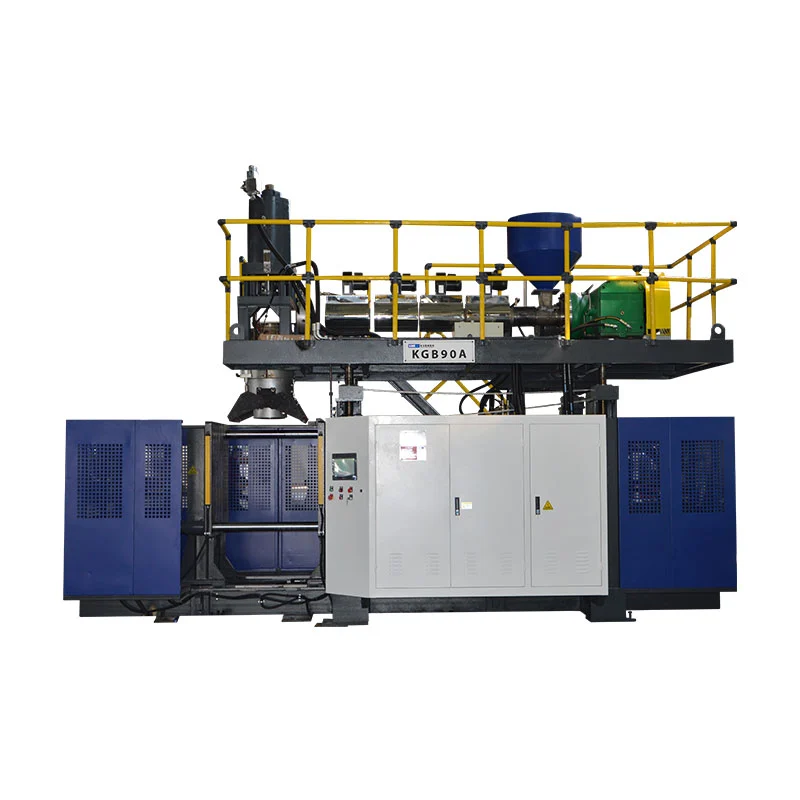

실수는 규모를 나타냅니다. 우리의KGB80A215kN의 클램핑과 5L 어큐뮬레이터로 30L 드럼을 만듭니다. 3기통KGS1000L-IBC1000kN의 클램핑과 100mm 나사 2개로 1000L IBC 탱크를 만듭니다. 그만큼누산기 범위최고 용량은 2000L 컨테이너, 1800kN입니다.
사출 블로우 성형(IBM)
사출 블로우 성형기는 하나의 기계에서 두 단계로 작동합니다. 먼저, 목이 완성된 견고한 프리폼을 사출 성형합니다. 그런 다음 뜨거운 프리폼을 블로우 스테이션으로 옮기고 본체를 부풀립니다.
결과는 정확성입니다. 넥은 사출 성형으로 나오므로 스레드와 밀봉 표면은 매 샷마다 정확한 치수를 갖습니다. IBM은 또한 아무것도 다듬어지지 않기 때문에 핀치오프 스크랩을 생성하지 않습니다.
트레이드 오프는 크기입니다. IBM은 약병, 화장품 병, 드로퍼 병 등 일반적으로 1리터 미만의 작은 용기에 적합합니다. 손잡이나 실제 부피가 있는 모든 것에는 EBM이 대신합니다. Kinggle은 EBM에 중점을 두고 있습니다. 귀하의 제품이 100ml 약병인 경우 IBM 전문가가 귀하에게 더 나은 서비스를 제공할 것이며 우리는 그렇게 말할 것입니다.
사출 연신 블로우 성형(ISBM)
사출 연신 블로우 성형 기계는 여러분이 마시는 투명한 PET 병을 만듭니다. PET 프리폼을 가열하여 막대로 세로로 늘이는 동시에 바깥쪽으로 불어내는 방식입니다. 양방향으로 늘어나는 폴리머 사슬이 정렬됩니다.
정렬은 마법입니다. 이는 PET에 유리와 같은 투명도, 강도 및 가벼운 무게를 부여합니다. 소다병은 수십 그램의 가압 탄산화에도 견딜 수 있습니다.
ISBM은 두 가지 설정으로 실행됩니다. 단일 단계 기계는 하나의 기계에서 프리폼을 성형하고 블로우하므로 더 작은 규모와 맞춤형 모양에 적합합니다. 2단계 라인에서는 프리폼을 별도로 구매하거나 성형한 후 대량 음료 생산의 표준인 고속으로 블로우합니다. PET 음료 작업은 EBM이 아닌 여기에 있습니다.
귀하의 제품을 만드는 기계 유형은 무엇입니까?
독자는 프로세스가 아닌 제품을 가지고 도착합니다. 그러니 테이블을 뒤집어 보세요. 왼쪽에서 제품을 찾고 오른쪽에서 기계 유형을 확인하세요.
| 귀하의 제품 | 기계 유형 | 왜 |
|---|---|---|
| PET 물/소다병 | ISBM | 스트레치는 PET의 선명도와 강도를 제공합니다. |
| 약병, 화장품 용기 | IBM | 정확한 넥, 트림 스크랩 없음 |
| 세제/샴푸병 | EBM - 연속 | 빠른 주기, 핸들, 색상, 보기 줄무늬 |
| 제리캔(1~15L) | EBM - 연속 | 내장형 핸들, 고출력 |
| 화학 드럼(30~250L) | EBM — 누산기 | 헤비 패리슨에는 저장된 샷이 필요합니다 |
| IBC 탱크(1000L) | EBM — 어큐뮬레이터, 3기통 | 이만큼 큰 파리슨으로 가는 유일한 경로 |
| 자동차 연료 탱크 | EBM — 누산기, 다층 | 6층 벽으로 연료 증기 차단 |
| 물탱크, 카약, 도로 장벽 | EBM — 누산기 | 우리를 참조하십시오블로우 vs 회전 성형비교 |
이 모든 것의 상류에 포크가 하나 더 있습니다. 부품이 속이 비지 않고 단단할 수 있다면 다음 내용을 읽어보세요.블로우 성형 vs 사출 성형먼저 안내하세요.
유형별 구매 고려 사항
머신 유형은 프로세스뿐만 아니라 투자 형태를 설정합니다. 구매 관리자는 블로우 성형 기계 제조업체에 견적을 요청하기 전에 네 가지 요소를 고려해야 합니다.
가격구조.EBM 내에서 가격은 컨테이너 크기, 조임력, 스테이션 수, 레이어 수에 따라 달라집니다. 병 기계와 IBC 라인은 크기 정도가 다릅니다. 정직한 공급업체는 부품을 보기 전에 가격을 제시하지 않습니다. 비용은 기계 모델 및 생산 요구 사항에 따라 다릅니다.
에너지 소비.에너지는 기계 크기에 따라 확장됩니다. 카탈로그에는 실제 평균이 나와 있습니다. 2L 기계의 경우 12~18kW, 30L KGB80A의 경우 27~37kW, IBC 라인의 경우 110~150kW입니다. 모든 공급업체에 동일한 수치를 요청한 다음 시간당이 아닌 완성된 부품당 에너지를 비교하십시오.
리드타임과 판매 후.대형 맞춤형 기계는 표준 병 기계보다 제작 시간이 더 오래 걸립니다. 기계를 설치하는 사람, 작업자를 교육하는 사람, 예비 부품이 해당 국가로 얼마나 빨리 배송되는지 물어보십시오. 지원되지 않는 기계는 명판에 대한 미래의 문제입니다.
공급업체 깊이.제조업체에서 몇 명의 엔지니어를 고용하고 어떤 구성 요소 브랜드가 기계 내부에 있는지 물어보십시오. Kinggle은 Mitsubishi PLC, MOOG 서보 제어, OMRON 및 Schneider electric을 기반으로 구축되어 공개적으로 나열됩니다. 부품 시트를 숨기는 공급업체에는 이유가 있습니다.
처음 구매자가 저지르는 세 가지 실수
제품이 아닌 가격으로 유형을 선택합니다.잘못된 유형의 더 저렴한 기계는 판매 가능한 부품을 전혀 만들지 않습니다. 먼저 유형을 잠급니다. 두 번째로 가격을 협상하세요.
EBM 하위 유형을 무시합니다."압출기"는 사양이 아닙니다. 연속 기계는 60L 드럼을 형성할 수 없으며, 대형 어큐뮬레이터는 병에 에너지를 낭비합니다. 우리의5단계 선택 가이드크기 계산을 진행합니다.
결함 대화를 건너뜁니다.각 유형은 고유한 방식으로 실패하며 시스템 사양에 따라 빈도가 결정됩니다. 언더사이즈 클램핑은 모든 샷에서 플래시를 제공합니다. 서명하기 전에 결함 문제 해결 가이드를 읽고 기계가 각 오류를 어떻게 방지하는지 공급업체에 문의하십시오.
자주 묻는 질문
블로우 성형기의 주요 유형은 무엇입니까?
블로우 성형기의 세 가지 주요 유형은 압출 블로우 성형(EBM), 사출 블로우 성형(IBM) 및 사출 연신 블로우 성형(ISBM)입니다. EBM은 가장 광범위한 제품 범위를 포괄하며 소형 컨테이너용 연속 기계와 드럼 및 IBC 탱크와 같은 대형 부품용 어큐뮬레이터 기계로 나뉩니다. IBM은 목이 정밀한 작은 병을 만듭니다. ISBM은 투명한 페트병을 만듭니다.
압출 블로우 성형과 사출 블로우 성형의 차이점은 무엇입니까?
압출 블로우 성형은 용융된 플라스틱으로 속이 빈 튜브를 형성한 다음 이를 금형 내부에서 팽창시킵니다. 사출 블로우 성형은 먼저 완성된 목이 있는 견고한 프리폼을 사출 성형한 다음 프리폼을 최종 형태로 불어넣습니다. EBM은 병부터 2000리터 탱크까지 가장 넓은 크기 범위를 처리합니다. IBM은 의약품 용기와 같이 정확한 목 치수가 필요한 작은 병에 적합합니다.
드럼 및 IBC 탱크와 같은 대형 용기에 가장 적합한 블로우 성형 기계 유형은 무엇입니까?
어큐뮬레이터(저장 헤드) 압출 블로우 성형 기계는 대형 용기를 만듭니다. 축전지는 용융물을 완전히 저장한 다음 무거운 패리슨이 자체 무게로 인해 늘어나거나 얇아지기 전에 빠르게 연소시킵니다. Kinggle의 어큐뮬레이터 범위는 20리터 기계부터 1000리터 IBC 탱크 및 2000리터 컨테이너용 3기통 시스템까지 다양합니다.
어떤 유형의 블로우 성형 기계로 PET 물병을 만들 수 있나요?
ISBM(사출 연신 블로우 성형) 기계로 투명한 PET 물병과 음료수 병을 만듭니다. 이 공정은 가열된 프리폼을 불어넣는 동안 세로로 늘려 폴리머를 정렬하고 PET에 투명도와 강도를 부여합니다. 프리폼이 별도로 성형되고 나중에 불어지는 2단계 ISBM이 대량 음료 생산을 지배합니다.
블로우 성형기의 가격은 얼마입니까?
비용은 기계 유형 및 사양에 따라 다릅니다. 압출 블로우 성형 내에서 가격은 컨테이너 크기, 조임력, 스테이션 수, 레이어 수 및 기계 주변 자동화에 따라 달라집니다. 소형 병 기계와 1000리터 IBC 라인은 크기 정도가 다릅니다. 실수에 도달하는 가장 빠른 경로는 부품의 부피, 재질, 벽 두께 및 목표 출력을 기반으로 지정된 견적입니다.
귀하의 제품은 알고 있지만 기계에 대해서는 잘 모르시나요?
귀하의 생산 라인을 위한 블로우 성형 기계를 평가하는 경우 당사의 엔지니어링 팀은 귀하의 제품 크기, 재료 및 생산 목표에 따라 올바른 유형과 구성을 확인하는 데 도움을 드릴 수 있습니다. 부품 세부 정보를 보내주시면 지정된 권장 사항으로 응답해 드리겠습니다. 귀하의 제품이 우리가 제작하지 않은 기계에 속할 경우 정직한 추천도 포함됩니다. 2002년부터 15명의 엔지니어와 함께 압출 블로우 성형기를 제작해 왔습니다.
귀하의 제품에 어떤 기계가 적합한지 물어보세요 →세 가지 유형, 하나의 규칙: 제품이 기계를 선택합니다. 페트병은 ISBM으로 이동합니다. 정확한 작은 목은 IBM으로 이동합니다. 샴푸병부터 2000리터 탱크까지 그 밖의 모든 것은 압출 블로우 성형에 속합니다.마디 없는그리고누산기기계. 조회 테이블에서 제품을 찾은 다음선택 가이드.
